涂裝應(yīng)用技術(shù)(三)-調(diào)漆注意事項(xiàng)
時(shí)間：2014年09月18日信息來(lái)源：本站原創(chuàng) 點(diǎn)擊：次
(...繼續(xù))
二、調(diào)漆注意事項(xiàng)
1. 龐大化工涂料配套：
| 涂層 |
主漆 |
固化劑 |
主漆/固化劑體積比 |
主漆/固化劑包裝比 |
稀釋劑 |
| 底漆 |
EEY0045或
CEXY072 |
CEC0160 |
10 ：1 |
1 ：1 |
專(zhuān)用 |
| 面漆 |
KP系列聚氨酯 |
CTC0073 |
4 ：1 |
1 ：1 |
專(zhuān)用快干 |
| 專(zhuān)用慢干 |

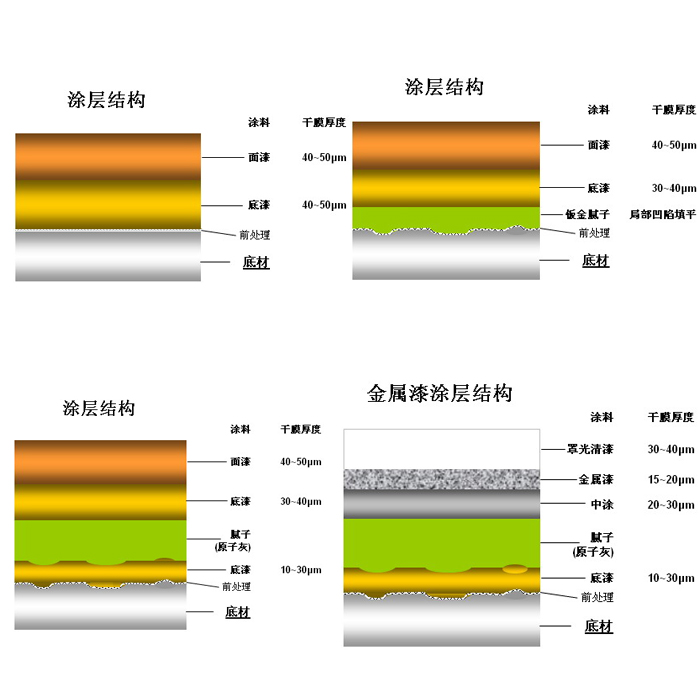

2. 配套涂層結(jié)構(gòu)示意圖：
3. 固化劑混入量不當(dāng)?shù)挠绊懀?/strong>
調(diào)漆是涂料施工的關(guān)鍵工序之一，如果調(diào)漆不當(dāng)，則直接會(huì)影響涂裝質(zhì)量和涂膜性能：
| 環(huán)氧富鋅底漆固化劑的混入量 |
| 偏多時(shí) |
偏少時(shí) |
| ◆防腐蝕性下降 |
◆機(jī)械性能下降 |
| ◆對(duì)底材的附著力下降 |
◆耐配套面漆后復(fù)合涂層附著力下降 |
| ◆與面漆的層間附著力下降 |
◆耐化學(xué)性下降 |
| |
|
| 聚氨酯面漆固化劑的混入量 |
| 偏多時(shí) |
偏少時(shí) |
| ◆低溫時(shí)干燥變慢 |
◆光澤變低、變黃、開(kāi)裂，耐汽油等漆膜性能變差 |
| ◆漆膜遇水會(huì)產(chǎn)生水跡 |
◆在修補(bǔ)時(shí)易咬底起皺 |
| |
◆與底漆的附著力下降 |
4. 注意事項(xiàng)：
在噴涂房正在施工、而調(diào)漆間調(diào)漆缸涂料不夠、需要補(bǔ)加涂料時(shí)，同時(shí)輸送泵正常運(yùn)行，若此時(shí)先加涂料，然后添加固化 劑，再用稀釋劑調(diào)節(jié)粘度，則會(huì)導(dǎo)致：
a.固化劑混入量偏差；
b.涂料混合不良；
c.施工粘度不當(dāng)。
為避免以上問(wèn)題建議如下：
*調(diào)漆前確認(rèn)涂料名稱(chēng)和包裝規(guī)格是否正確；
*打開(kāi)主漆和固化劑包裝，先用攪拌器將主漆充分?jǐn)嚢瑁ＷC主漆均一無(wú)沉底，混合前涂料要攪拌均勻，固化劑包裝桶蓋 面邊緣用鏟刀鑿開(kāi)小口，以便固化劑能充分倒出；
*關(guān)閉涂料輸送泵，在攪拌下加入主漆和固化劑（注意原桶中不能有殘留），混合后攪拌5~10分鐘后使用，然后添加稀釋 劑調(diào)節(jié)粘度，繼續(xù)攪拌均勻，使用過(guò)程中要求保持?jǐn)嚢瑁?br />
*待涂料完全混合均勻，粘度合格后，打開(kāi)涂料輸送泵；
*混合后的涂料要在短期內(nèi)用完，每次調(diào)漆不要調(diào)太多，用多少調(diào)多少，少量多次，不要使用超過(guò)使用期限的涂料；
*施工粘度視施工設(shè)備、環(huán)境溫度、膜厚要求等進(jìn)行調(diào)整，溶劑的加入應(yīng)視環(huán)境溫度用快干或慢干的稀釋劑；
*清洗劑使用專(zhuān)用稀釋劑（酮類(lèi)或芳烴類(lèi)）；
*未使用完的涂料要密閉好，特別是面漆固化劑，開(kāi)封后的固花劑最好一次用完，如果未用完，必須嚴(yán)格密閉，因?yàn)楣袒? 劑對(duì)潮氣敏感，會(huì)因與空氣接觸而失效，影響性能。如果主漆包裝有足夠空間，則最好先將配套固化劑完全加入到已 攪拌均勻的主漆包裝中，攪拌5~10分鐘，然后倒入調(diào)漆缸中調(diào)粘度。
（待續(xù)...）
本文關(guān)鍵詞：龐大化工 環(huán)氧富鋅底漆 聚氨酯面漆 調(diào)漆注意事項(xiàng)
相關(guān)文章推薦：涂裝應(yīng)用技術(shù)(二)-涂裝前的準(zhǔn)備(工件、涂料、涂裝工)
(作者：admin 編輯：admin)
